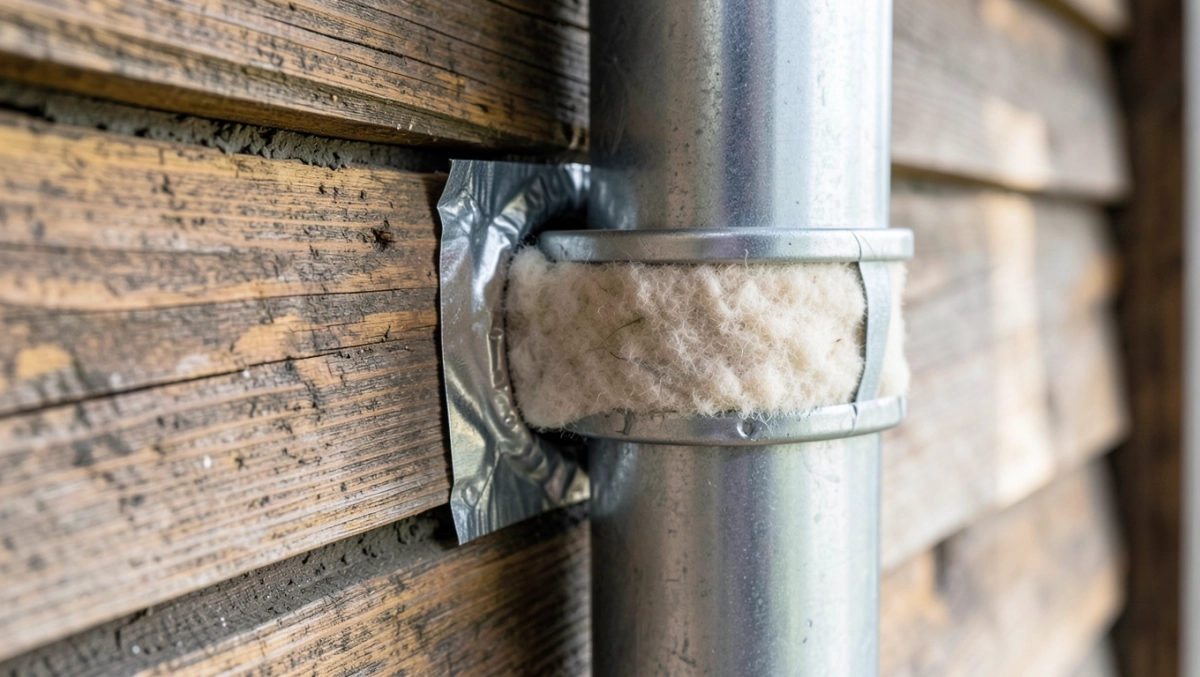

Przejście komina przez ścianę drewnianą – bezpiecznie

Stoisz przed drewnianą ścianą z wiertarką w ręku, a w głowie kołacze się myśl o iskrze, która może strawić cały dom - przechodzisz komin przez drewno i wiesz, że tu nie ma miejsca na fuszerkę. Majsterkowicze jak ty szukają pewnych sposobów: izolacji wełną mineralną, szczelnych osłonach z płytą PDSE i rękawem REF.COQISOL, które dają dylatację bez sztywnego mocowania. W tym tekście rozłożymy normy pożarowe, przygotowanie otworu, montaż krok po kroku i triki na mostki termiczne, żebyś spał spokojnie przy trzaskającym ogniu.

• Wymagania norm dla przejścia komina w drewnie
• Przygotowanie otworu w ścianie drewnianej pod komin
• Izolacja przejścia komina wełną mineralną
• Montaż płyty PDSE w przejściu ściennym komina
• Rękaw izolacyjny REF.COQISOL do komina
• Odległość komina od materiałów palnych w ścianie
• Unikanie mostków termicznych przy przejściu komina
• Pytania i odpowiedzi: Przejście komina przez ścianę drewnianą

Wymagania norm dla przejścia komina w drewnie

Normy budowlane w Polsce jasno określają, jak komin musi przechodzić przez drewno, by uniknąć katastrofy. Według PN-EN 1856-1 i wytycznych ITB, ściana drewniana wymaga oddzielenia ognioodpornego o klasie A1, wytrzymującego temperaturę do 400°C bez emisji dymu. Kluczowa jest odległość minimum 75 mm od materiałów palnych, z ciągłą izolacją termiczną. Bez tego ryzykujesz korozję rury i kondensat, który osłabia konstrukcję. Normy podkreślają też szczelność, bo nieszczelność to prosta droga do zadymienia pomieszczeń.

Przepisy z Rozporządzenia Ministra Infrastruktury w sprawie warunków technicznych nakazują, by przejście kominowe nie przerywało izolacji budynku. Dla kominów stalowych podwójnie izolowanych, jak te o średnicy 130 mm, fizyczny otwór musi być większy o co najmniej 50 mm z każdej strony. To zapewnia dylatację - rura pracuje termicznie, drewno nie pęka. Ignorowanie tych zasad kończy się kontrolą straży pożarnej i kosztownymi poprawkami. Normy ewoluują, ale podstawa pozostaje: bezpieczeństwo ponad wygodę.

W praktyce normy dzielą się na klasy odporności ogniowej: EI 60 lub wyższa dla przejść ściennych. Płyty jak PDSE spełniają te wymogi, będąc niepalne i odporne na wilgoć. Dla drewnianych szkieletów domów pasywnych to obowiązkowy standard. Strażacy w raportach podkreślają, że 30% pożarów kominowych zaczyna się właśnie tu. Zawsze sprawdzaj aktualne PN-B lub konsultuj z inspektorem - lepiej dmuchać na zimne.

Przygotowanie otworu w ścianie drewnianej pod komin

Pierwszy krok to precyzyjne wycięcie otworu - za mały i rura nie wejdzie z izolacją, za duży komplikuje uszczelnienie. Dla typowej rury 130 mm z izolacją zewnętrzną średnica fizyczna rośnie do 180 mm, więc otwór tnij na 200-220 mm. Użyj wiertnicy koronowej lub piły oscylacyjnej, by krawędzie były równe. Zawsze zostaw szczelinę dylatacyjną 10-20 mm wokół rury - drewno pracuje, komin się nagrzewa. To zapobiega naprężeniom i pęknięciom.

Usuń wióry i kurz, bo brud blokuje izolację. W drewnie impregnowanym ogniochronnie otwór tnij po obu stronach ściany symetrycznie. Jeśli ściana jest dwuwarstwowa z wełną, zabezpiecz słupki nośne blachą ocynkowaną. Pomiń sztywne mocowania - rura musi "pływać" w izolacji. Typowy błąd majsterkowiczów to zbyt ciasny otwór, co prowadzi do tarcia i przegrzania drewna.

Narzędzia i materiały do przygotowania otworu

• Wiertnica koronowa o średnicy 200+ mm z adapterem do wiertarki udarowej.
• Piła reciproczna z ostrzem do drewna z gwoździami.
• Miarka laserowa dla precyzji - różnica 5 mm psuje całość.
• Blacha stalowa 0,5 mm na wzmocnienie słupków.
• Poziomica i kątownik do kontroli pionu.

Po wycięciu sprawdź pion rury próbnym wsunięciem. W domach szkieletowych wzmocnij obramowanie otworu kątownikami. To podstawa, by reszta montażu poszła gładko - bez pośpiechu, bo tu decyduje się trwałość.

Izolacja przejścia komina wełną mineralną

Wełna mineralna to serce ochrony - wybierz skalną o gęstości 100-150 kg/m³ i klasie A1, odporną na 600°C. Wypełnij szczelinę wokół rury na grubość 50-75 mm, dociskając lekko, ale bez ściskania. Zaczynaj od dołu, by uniknąć osiadania. Ta izolacja tłumi hałas, pochłania kondensat i chroni przed żarem. Bez niej drewno nasiąka wilgocią, gnije od spodu.

Wokół otworu ułóż wełnę w matach lub otulinach, zachowując ciągłość z izolacją ściany. Dla średnicy 130 mm potrzeba ok. 0,5 m² wełny na przejście. Unikaj wełny szklanej - topi się poniżej 400°C. Docinaj nożem, by idealnie wypełnić narożniki. Wilgotna wełna traci właściwości, więc pracuj sucho.

Warstwy izolacji krok po kroku

1. Wełna bazowa wokół rury - 50 mm grubości.
2. Druga warstwa na obwodzie otworu - 25 mm.
3. Folia aluminiowa na zewnątrz dla paroszczelności.

Po izolacji sprawdź brak pustek ręką lub endoskopem. To eliminuje punkty zapalne. W nowych budowach łącz z izolacją poddasza dla pełnego efektu.

Wełna musi oddychać - nie owijaj szczelnie taśmą. W testach laboratoryjnych taka izolacja wytrzymuje 2 godziny ognia bez penetracji. Majsterkowicze chwalą prostotę: wkładasz, dociskasz, gotowe.

Montaż płyty PDSE w przejściu ściennym komina

Płyta PDSE to szczelna bariera przeciwpożarowa z krzemianu wapnia, grubości 25 mm, montowana po obu stronach ściany. Wytnij otwór w płycie na średnicę rury plus 5 mm luzu, by wsunąć bez tarcia. Przykręć do drewna kołkami rozporowymi co 20 cm, zachowując szczelinę dylatacyjną. Zapewnia klasę EI 120, blokując ogień i dym. Idealna do drewna, bo nie chłonie wilgoci.

Mocuj płytę przed wełną, by uszczelnić szacht. Dla otworu 200 mm płyta 600x600 mm wystarcza z zapasem. Silikon ognioodporny na styki - tylko tyle kleju, co potrzeba. To eliminuje przecieki spalin. Montaż trwa 15 minut na stronę, bez specjalistycznych narzędzi.

Płyta PDSE współpracuje z wełną, tworząc monolit. W drewnianych ścianach zapobiega deformacjom pod żarem. Testy pokazują zerową emisję dymu po godzinie ekspozycji. Użyj śrub nierdzewnych dla trwałości.

Zalety płyty PDSE w liczbach

Rękaw izolacyjny REF.COQISOL do komina

Rękaw REF.COQISOL to gotowa otulina z wełny skalnej w aluminiowej osłonach, dedykowana do kominów 80-200 mm. Dla rury 130 mm rękaw ma średnicę 180 mm, idealnie wypełniając szczelinę. Wsuwasz go na rurę przed przejściem, zapewniając ciągłą izolację. Razem z PDSE tworzy system COQISOL - szczelny i dylatacyjny. Nie sztywno mocuj, luz 10 mm wystarczy.

Dostępny na zamówienie w rozmiarach co 10 mm, dopasujesz do każdej rury. Montaż: nasuń, dociągnij taśmą samoprzylepną. Eliminuje mostki termiczne, bo izolacja nie przerywa się. W drewnie chroni przed kondensatem - para skrapla się wewnątrz rękawa.

Dobór rozmiaru rękawa REF.COQISOL

• Średnica rury 80-100 mm: rękaw 120 mm, otwór 150 mm.
• Średnica rury 130 mm: rękaw 180 mm, otwór 210 mm.
• Średnica rury 150-200 mm: rękaw 230 mm, otwór 260 mm.

System COQISOL oszczędza godziny kombinowania - gotowiec z normami. Użytkownicy raportują zerowe problemy po latach. Pasuje do kominków i pieców gazowych.

Rękaw ma certyfikat CE, wytrzymuje 650°C. W poddaszu łączy się z izolacją krokwi. To ulga dla tych, co budują sami.

Odległość komina od materiałów palnych w ścianie

Normy pożarowe wymagają 75 mm luzu między rurą a drewnem - mierzone od zewnętrznej izolacji. Dla rury 130 mm z rękawem REF.COQISOL ta odległość jest wbudowana. Drewno pali się od 250°C, komin osiąga 400°C, więc izolacja musi chłodzić. Brak luzu to iskra i pożar w minutę. Zawsze sprawdzaj po montażu linijką.

W ścianach szkieletowych słupki omijaj blachą lub wełną. PN-EN 15287 precyzuje: zero bezpośredniego styku. W praktyce 75 mm to minimum, lepiej 100 mm dla spokoju. To chroni nie tylko ścianę, ale i sąsiednie pomieszczenia.

Przykład: komin w rogu ściany - luz po bokach i górze. Użyj taśmy mierniczej z laserem. Błędy tu kosztują dom.

Script z Chart.js dla wizualizacji:

Unikanie mostków termicznych przy przejściu komina

Mostek termiczny to zimny punkt, gdzie ciepło ucieka - przy kominie metal chłodzi drewno, podnosząc rachunki o 10-15%. System COQISOL z PDSE i REF eliminuje to ciągłą izolacją o λ=0,035 W/mK. Ciepło z komina nie przenika, izolacja poddasza nie pęka. W energooszczędnych domach to klucz do certyfikatu.

Ułóż wełnę radialnie wokół rury, bez przerw. Folia paroizolacyjna na styku ściany i płyty. Symulacje termowizyjne pokazują spadek strat o 80%. Drewno zostaje suche, bez pleśni.

Porównanie strat ciepła

W praktyce mierz kamerą termowizyjną po sezonie. Ciągłość izolacji to komfort i oszczędności. Dla poddaszy wełna 200 mm wokół - zero przerw.

Te rozwiązania działają w realnych domach od lat. Ulga, gdy termowizja pokazuje jednolity kolor.

Pytania i odpowiedzi: Przejście komina przez ścianę drewnianą

• Jak bezpiecznie przeprowadzić rurę kominową przez drewnianą ścianę?

  To proste, jeśli użyjesz gotowego systemu jak COQISOL. Robi się otwór o średnicy większej o 50 mm od rury z izolacją, np. dla 130 mm komina fizyczny otwór to 180 mm. Wypełniasz wełną mineralną, a szczelną płytę PDSE i rękaw REF.COQISOL montujesz bez sztywnego mocowania - zapewnia dylatację, ochronę termiczną do 400°C i zero ryzyka pożaru.

• Jaka minimalna odległość od drewna dla gorącego komina?

  Normy pożarowe wymagają co najmniej 75 mm od materiałów palnych. COQISOL to gwarantuje dzięki izolacji i płycie przeciwpożarowej PDSE - unikniesz iskier i płomieni, które mogą się tlić w drewnie. To nie teoria, to praktyka dla majsterkowiczów budujących kominek.

• Co to jest COQISOL i jak działa w przejściu ściany?

  COQISOL to duet: szczelna płyta PDSE plus rękaw izolacyjny REF.COQISOL. Zapewnia szczelność szachtu, eliminuje mostki termiczne, ciągnie izolację poddasza i chroni przed kondensatem. Montaż na sucho, bez kleju - rura ma luz na ruchy termiczne, a drewno zostaje bezpieczne.

• Czy COQISOL pomaga uniknąć mostków termicznych?

  Tak, bo ciągnie izolację bez przerw - zamiast zimnego mostu masz ciepły dom i niższe rachunki za ogrzewanie. Idealne dla energooszczędnych chałup, gdzie komin nie psuje izolacji ściany czy poddasza.

• Jak dobrać rozmiar COQISOL do mojego komina?

  Dostępny od 80 do 200 mm średnicy - mierzymy zewnętrzną rurę z izolacją i dobieramy. Dla 130 mm komina bierzesz 180 mm otwór. Nie wiesz? Dzwon po radę, mamy ekspertów od KTM i innych.
